Las Campanas DBC son diseñadas para constituir la ingeniería de un sistema de extracción que remueve en forma eficaz aire y humos a través de una cámara de captura de diseño especial, con un modo de extracción por vórtice ciclónico y también por barrido superficial y cenital.

• Captan el contaminante antes de que éste llegue a afectar el ambiente de trabajo.
• Se trabaja con menor riesgo y con caudales sensiblemente inferiores.
• Se altera en menor medida las condiciones termohigrométricas ambientales.
• Facilita mejor la depuración.
• Es aplicable a aerosoles.
• Puede garantizar atmósferas no explosivas con mayor facilidad.
• Evita el posible deterioro de equipos por contaminantes corrosivos.
• El motor de aspiración para campanas medias es de ¾HP.
• Tipo de protección IP 55
• Velocidad del aire de 0,3m/s a 0,8m/s.
• Ruido <60dB.

Carga de Trabajo

Apta para usos continuos por períodos prolongados.

Uso con ácidos y solventes

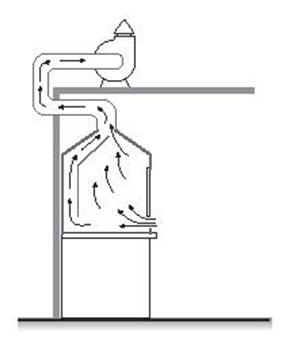

Distribución de las corrientes de aire en el interior de una Campana.

Esquema de una Campana extractora de gases

Barrido por vórtice ciclónico:
Para usos generales, sin conocimiento previo del tipo de vapores a extraer (pesados, ligeros, medios) Requiere extractores de mayor caudal.

Barrido superficial y cenital:
Para usos más específicos, con conocimiento previo del tipo de vapores a extraer, principalmente ligeros (Disolventes de bajo peso específico) y pesados (ácidos, bases). Su eficacia para vapores de tipo medio, tiende a ser ligeramente inferior. La extracción puede afinarse mejor si se conoce el uso de preferente a que se va a destinar la campana. El tipo de extractor es siempre de alto volumen a baja presión.

Construcción

Gabinete con diseño de estructura autoportante con chapa de acero doble decapada BWG calibre 16/18 reforzada, con fosfatizado y revestida con pintura poliéster epoxy termo endurecida.

Diseñada para proveer un fácil acceso a las instalaciones. Interior de acero inox. 316L.

Puerta frontal vidriada que permite ver el desarrollo del proceso y contrapesada con mecanismo oculto y sostenido por cables de acero inoxidable AISI 316 de 1/8“. Fácil de equilibrar con un esfuerzo máximo de 10N.

La turbina esta acoplada a un caracol Sirocco revestido en epoxy aplicado sobre el sistema de extracción al exterior s/normas IRAM.

Todo el módulo de extracción se monta sobre soportes antivibratorios.

Están provistas de acoples adaptadores para brazos de aspiración selectiva DB 109 (no incluidos).

Mesada de trabajo con borde antiderrame frontal.

Opcional deflector trasero.

Conducto con adaptador Ø 250mm.

Manejo

-Botón on/off frontal y luz piloto de policarbonato y lentícula plana con luz de neón.
-Interruptores de luz.
-Todos los elementos metálicos de la campana tienen continuidad eléctrica y con borne a la puesta a tierra del laboratorio.
-Todos los modelos cumplen con los requisitos sobre seguridad eléctrica y seguridad electromagnética.
-Fuente de alimentación 110-220V/50-60Hz.
-Consumo de energía 380W.
-Peso bruto 150kg (Campana de 140cm frente).

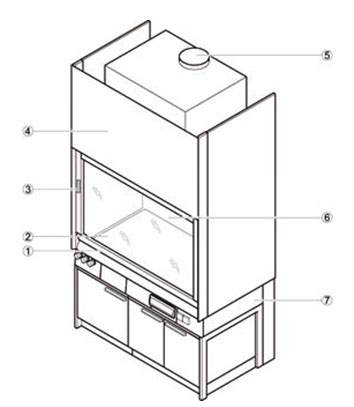

1.-Puerta frontal contrapesada
2.-Base de trabajo
3.-Guias de cierre de puerta frontal
4.-Panel frontal
5.-Toma de extracción
6.-Panel deflector trasero (según modelo)
7.-Panel de servicios y armario bajo mesada
Para almacenamientos (opcional)

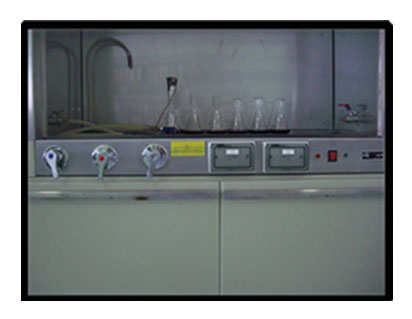

Servicios

- Toma corrientes internos de 16Amp que cumplimentan Normas IRAM 2006 y 2071.

- Conexionado interior con protección no inferior a IP 20. Válvulas de Agua Fría de Red, gas, vacío y nitrógeno Identificación por color de los servicios.

- La presión máxima de trabajo para el servicio de agua es de 7bar y un máximo de 10bar para los otros servicios.

- La grifería tiene capacidad mínima de flujo de agua no menor a 7,5lts por minuto.

- Luminosidad: 1000 Lux sobre plano de trabajo. Descarga de líquidos.

Dimensiones Estandar

Área de Trabajo:
-DBC-60, 80cm frente x 60cm Prof. x 140cm alto
-DBC-90, 110cm frente x 70cm Prof. x 160cm alto
-DBC-120, 140cm frente x 70cm Prof. x 180cm alto
-DBC-150, 170cm frente x 70cm Prof. x 180cm alto

Opcionales Campana DBC Estandar

• Opcional revestimiento en gres cerámico antiácido $4.140,00 (DBC 90)

• Opcional Grifo cisne y piletin de 25cm con módulo cobertor $1.278,00

• Opcional filtro de carbón Activado $6.900,00 (Incluye módulo de ensamble)

• Opcional Sistema lavador de gases $11.450,00

Campanas Especiales

Se fabrican también:

Campanas de doble acceso (Con dos marcos de apertura)

Campanas de pié (Montadas directamente sobre el piso, para ubicar instrumentos altos y/o equipos de investigación sobre ruedas).

Campana de demostraciones (Es una campana de gran visibilidad para demostraciones educativas).

Campanas tipo California (Tienen un gabinete rectangular usado para contener aparatos de destilación, con gran visibilidad y acceso por puertas corredizas).

Campanas Doset (Son campanas suspendidas para evacuar, calor, vapor u olores).

Campanas combinadas (Compuesta por una sección de mesada y otra de pie).

Campanas con dumper (Con control de flujo en conducto).

Campanas con collar de aire auxiliar (Campanas con conexión de aire auxiliar al pleno de distribución).

Campanas para Radioisótopos Beta y Gamma (Tienen blindaje de 2mm de plomo y 10mm de polipropileno cierre con alarma de seguridad).

Campanas de Gases para Perclórico(PC) (Provista con un canal de recogida de lavado, construidas enteramente en AISI 316L).

Campanas para Gases Fuertes (Revestida en polipropileno, en el caso de uso de ácido fluorhídrico, la guillotina puede fabricarse en una sola pieza de metacrilato transparente. Con mueble bajo mesada revestido en polipropileno y exhosto para vapores ácidos en el almacenamiento).

Documentación

Entrega de documentación: manuales de uso y mantenimientos básicos.

Se provee de instructivo e indicaciones de ubicación para su instalación.

Ambiente de Trabajo

T: 10-60° C - 40-80% HR.

Modalidad De Venta

Precios en pesos

No Incluyen IVA 10,5%

Incluye embalaje reforzado, armazón de madera y telgopor.

Mantenimiento de oferta, 15 días.

Campanas DBC Estandar

• DBC 2301-60 - 80cm frente X 60cm Prof. x 140cm alto

• DBC 2301-90 - 110cm frente X 70cm. Prof. x 160cm alto

• DBC 2301-120 - 140cm frente x 70cm Prof. x 180cm alto

• DBC 2301-150 - 170cm frente x 70cm Prof. x 180cm alto

Pruebas y Controles

En cada equipo realizan exhaustivo controles

• Control I de fabricación.
• Control II previo a envío o instalación.

Garantías

Los equipos de nuestra fabricación cuentan con garantía de fabrica por un (1) año, garantía de provisión de repuestos y asistencia técnica por ocho (8) años.

Embalaje

Embalaje de fuerte estructura de madera. Resistente a las tensiones del transporte. Protección interior con telgopor y materiales amortiguantes que desarrollan además una apropiada protección del equipo frente a los peligros del entorno de distribución.

Transporte

-El transporte desde fábrica hasta 30 Km es sin cargo.
-Los envíos que exceden esa distancia son realizados por la empresa de transporte que designe el comprador.
-A falta de indicaciones expresas, enviamos los equipos por transportes de uso habitual y de comprobados buenos servicios anteriores.

Garantía de Transporte

Como mencionamos los equipos son embalados en forma segura y eficiente. No obstante en caso de deterioros o roturas de los equipos por causa del transporte, nuestra empresa garantiza la rápida solución del deterioro sin la espera de resoluciones o pagos de los respectivos seguros, haciéndose cargo luego de las tramitaciones y cobros de los seguros correspondientes, sin costo ni tramitación alguna del comprador.
