Cabina de Seguridad Biológica Clase II
Método
La barrera frontal es siempre superior a 0,4m/seg, que es lo que establece la norma EN12469 y constituye una barrera de protección que impide la salida de cualquier partícula de la cámara de trabajo, un 70% se recircula en forma de Flujo Laminar filtrado para proteger las muestras de contaminaciones externas y/o cruzadas y el 30% restante es expulsado por la parte superior, previa filtración HEPA garantizándose así también la protección del ambiente, para el mantenimiento de la entrada de aire frontal.
Filtación
Dispone de dos etapas de filtración, Filtros inyector y eyector HEPA (High Efficiency Particulate Air – alta eficiencia para partículas suspendidas en el aire) (Certificado con Test DOP según Normas MIL. F51068C y DB 3928) que con una eficiencia mínima de 99,99% para retención de partículas de 0,3um o superiores. El filtro HEPA ofrece las ventajas de las técnicas de los pliegues minipleat de conformado en frío. Con esto se asegura un flujo homogéneo a través del medio filtrante brindando al aire una máxima sección libre de entrada y mantiene la velocidad del aire casi constante, se obtiene así reducción de turbulencias en el sector limpio.
Un instrumento de control de presión diferencial, marca Dwyer (USA) muestra la presión diferencial a través del filtro HEPA, indicando constantemente el estado de los filtros.
Construcción

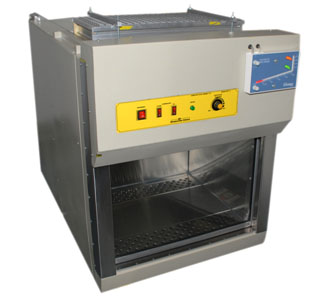

La cabina DB 297 está construida en un mueble de acero laminado, revestido en epoxy y cuenta con un frontal abatible de cristal laminado y securizado con elevadores de pistón neumático o deslizable con puerta contrapesada. El interior de la cabina es de acero inoxidable AISI 304 y la superficie de trabajo es segmentada. El sistema de iluminación de la cámara de trabajo facilita el mantenimiento. Una estructura robusta y resistente reduce al mínimo las vibraciones.
Logrando, aun con los años de uso un excelente comportamiento vibratorio.
La terminación interior es esmeril con sellado interno y externo, moto ventilador centrífugo de servicio continuo con carcasa esmaltada en epoxi. Acceso a todas las áreas de mantenimiento desde el frontal y panel superior.
Iluminación fluorescente blanca y ultra violeta (254nm).
Manejo
-Encendido General
-Control de caudal ideal de flujo
-Encendido luz UV (254nm)
-Encendido iluminación
-Fuente de alimentación 110-220V/50-60Hz
-Consumo de energía 380W.
Controles Fabricación
Las cabinas son fabricadas de acuerdo a las normativas vigentes y se realizan exhaustivos controles y verificaciones.
Conteo de partículas en el aire para la clasificación de las cabinas en condiciones de reposo según Norma ISO 14644-1:1999 en tamaño de partículas de 0.3 y 0.5µ.
Medición y ajuste de la velocidad del flujo de aire descendente (Downflow). O Medición y ajuste de la velocidad del flujo de aire de entrada (Inflow).
Ensayo de integridad y fugas perimetrales de filtro/s HEPA.
Test de contaminación intencionada de filtros.
Medición de la presión diferencial (índice de saturación) de filtro/s HEPA.
Medición de la intensidad y uniformidad de luz presente en la cabina.
Medición del nivel sonoro de la cabina.
Prueba de patrones de humo del flujo de aire.
Revisión del sistema electro-mecánico, juntas de cierre, manómetros. Las cabinas son fabricadas de acuerdo a las normativas vigentes y se realizan exhaustivos controles y verificaciones.
Conteo de partículas en el aire para la clasificación de las cabinas en condiciones de reposo según Norma ISO 14644-1:1999 en tamaño de partículas de 0.3 y 0.5µ.
Medición y ajuste de la velocidad del flujo de aire descendente (Downflow). O Medición y ajuste de la velocidad del flujo de aire de entrada (Inflow).
Ensayo de integridad y fugas perimetrales de filtro/s HEPA.
Dimensiones
Área de Trabajo:
• Para un operador DB 297/1: 60cm frente x 60cm
• Para dos operadores DB 297/2: 120cm frente x 60cm.
Medidas externas:
• Para un operador DB 297/1 76cm frente x 92cm Prof. x 135 Altura
• Para dos operadores DB 297/2 120cm frente x 94cm. Prof. x 135 Altura
Otras medidas se fabrican sobre pedido
Ambiente de Trabajo:
• T: 10-40°C - 30-60%HR.
Documentación
Entrega de documentación: Manuales de uso y mantenimientos básicos.
Asignación de un técnico para asesoramiento en instalación y uso.
Opcionales
Mesa de soporte estable y ergonómica con pies soporte para ajustar la cabina.
Dos diseños disponibles, uno con armario bajo mesada, con estantes, iluminación y exhosto de regulación de aire interior.
Mechero incinerador eléctrico apto para uso en el interior de la cabina.
Bandeja modular extraíble con borde antiderrame.
Embalaje
Embalaje de fuerte estructura de madera. Resistente a las tensiones del transporte. Protección interior con tergopor y materiales amortiguantes que desarrollan además una apropiada protección del equipo frente a los peligros del entorno de distribución.
Cumplimiento de Normas
NSF/ANSI 49: Biosafety Cabinetry: Desing, Construction, Performance and Field Certification. Estados Unidos.
EN 12469: Biotechnology – Performance criteria for microbiological safety cabinets. Comunidad Europea.
Para la Clasificación de partículas - se aplica la norma ISO 14644-1:1999 Clasificación de la limpieza de aire.
ANMAT Resolución 2819 Cumplimiento de normas sobre Compatibilidad Electromagnética y Seguridad Eléctrica.
Nota
Los equipos de nuestra fabricación cuentan con garantía de fábrica por un año, garantía de provisión de repuestos y asistencia técnica por 8 años.
Los filtros son de calidad certificada y de origen EEUU o Europa (Holanda/Alemania).
Los filtros de repuesto están disponibles y en stock en forma permanente.
Las medidas de los filtros son standard y son eventualmente de reposición disponible en plaza, no son de origen chino ni de medidas que los hagan dependientes de una marca o proveedor.
